卡套式球閥概述

儀表球閥可應用于各種普通場合，也可應用于儀表板。該閥門能夠?qū)崿F(xiàn)密封性的截?cái)�，服�?wù)壽命時間長，操作力矩小。儀表球閥能夠承受的工作壓力為6000磅/平方英寸，在此壓力條件下，該閥門能夠可靠地執行"開通-截?cái)?操作，或者進行流向的切換及流通路徑的轉換�？ㄌ资角蜷y也叫卡套式球閥，雙卡套球閥，單卡套球閥，卡套異徑球閥，卡環式球閥，卡圈式球閥，QG.Y1卡套球閥,卡套變徑球閥。

卡套式球閥參數

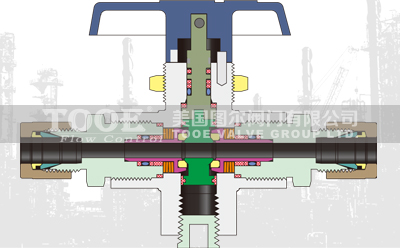

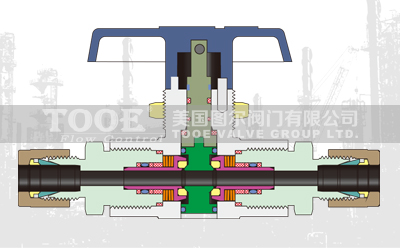

卡套式球閥構造

可提供開關、切換和交叉轉換功能的2通、3通閥門；一體式閥體和一體式球形閥桿。
頂入式設計可使系統放心的在線檢查和調整；活動負載設計可改善熱循環性能且可補償填料磨損。

卡套式球閥尺寸

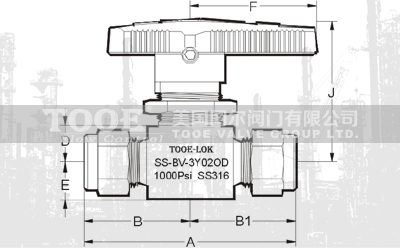

	上裝式英制直通雙卡套
	配管	孔徑	A	J
	1/16"	1.3	42.7	34.5
	1/8"	2.4	51.1	34.5
	1/4"	3.2	56.1	34.5
	1/4"	4.5	59.9	39.6
	3/8"	4.5	65.5	39.6
	3/8"	7.1	77.5	52.6
	1/2"	10.3	99.6	61.7
	3/4"	10.3	99.6	61.7

	上裝式英制三通雙卡套
	尺寸	孔徑	A	J
	1/16"	1.3	42.7	35.4
	1/8"	2.4	51.1	35.4
	1/4"	3.2	56.1	35.4
	1/4"	4.8	60.7	39.6
	3/8"	7.1	73.4	52.6
	1/2"	10.3	88.4	61.7
	3/4"	10.3	88.4	61.7
