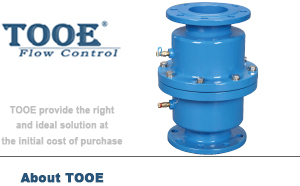

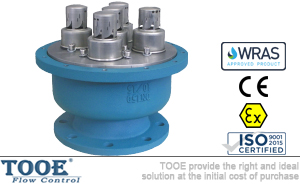

法蘭動態流量平衡閥概述

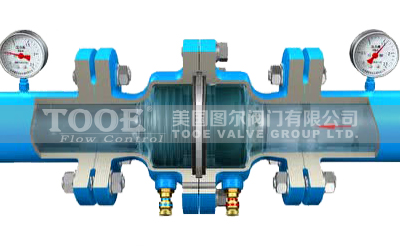

TE118動態自動平衡閥是由閥體和閥膽組成。動態流量平衡閥設計用于冷凍機、鍋爐、 熱交換熱器、水泵、風機盤管、冷卻塔以及供熱水系統的自動流量控制。動態流量平衡閥可以在正常工作壓差范圍內維持水系統的流量恒定，對系統起到節能和降低損耗，并且對提高系統穩定性十分重要。

法蘭動態流量平衡閥參數

公稱通徑：DN50-DN800		連接標準：GB/T17241.6
公稱壓力：1.0Mpa-2.5Mpa		試驗標準：GB/T13927
適用溫度：0℃~85℃		閥體軸流型設計
適用介質：水、油		固定閥膽式結構
閥體材質：鑄鋼,球墨鑄鐵		流量控制誤差±5%
閥膽材質：不銹鋼		標準測量孔,可接各種流量測試設備

法蘭動態流量平衡閥原理

當系統壓力在工作壓差范圍內波動，或者增加和更改末端設備時它能自動平衡這種壓力變化而保持所在管道的流量恒定不變。當閥門前后壓差增大時，通過閥膽過流孔面積縮小的動作保持流量不會增大。相反，當壓差減小時，閥膽過流孔面積自動開大，流量始終保持恒定。如下圖：

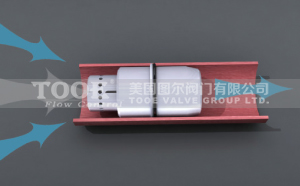

圖1：壓差低于流量控制范圍最小值值時，閥膽處于全開啟狀態，使其流量在額定值以下變動；

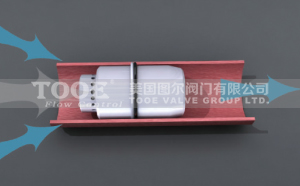

圖2：壓差在流量控制范圍以內時，閥膽隨壓差變化自動調節，保持流量精度恒定在±5%范圍內；

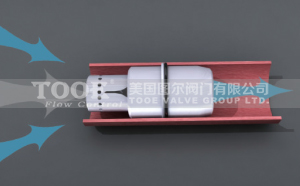

圖3：壓差大于流量控制范圍最高值時，閥膽完全收縮，過流面積減小，使其流量在額定值以上變動。

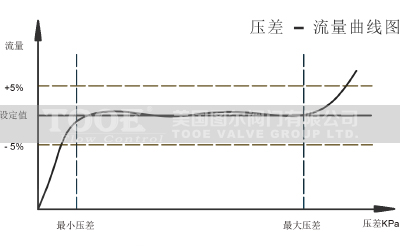

法蘭動態流量平衡閥壓差流量

TOOE動態流量平衡閥設計壓差和流量范圍有4組可選擇，如6"動態流量平衡閥壓差范圍: 15-150KPa，22-210KPa，33-330kPa，90-900KPa。其中第一組15-150KPa為設計流量范圍的最小壓差值，最后一個90-900KPa 為設計流量范圍的最大壓差值。計算一個末端設備壓差范圍可用水泵實際揚程減去部份阻力損耗，如: 止回閥，過濾器，溫控閥以及到管道末端輸送壓損等，如果最大壓差小于210KPa并且大150KPa，可選擇22-210KPa壓差值。

公稱通徑	壓差范圍kpa	流量范圍m3/h	閥膽數量	公稱通徑	壓差范圍kpa	流量范圍m3/h	閥膽數量
DN50 2"	15-150	3.2-30	最多1個	DN250 10"	15-150	3.2-390	最多13個
	22-210	4.0-36			22-210	4.0-468
	33-330	5.0-46			33-330	5.0-598
	90-900	8.0-75			90-900	8.0-975
DN65 2 1/2"	15-150	3.2-30	最多1個	DN300 12"	15-150	3.2-600	最多20個
	22-210	4.0-36			22-210	4.0-720
	33-330	5.0-46			33-330	5.0-920
	90-900	8.0-75			90-900	8.0-1500
DN80 3"	15-150	3.2-30	最多1個	DN350 14"	15-150	3.2-690	最多23個
	22-210	4.0-36			22-210	4.0-828
	33-330	5.0-46			33-330	5.0-1058
	90-900	8.0-75			90-900	8.0-1725
DN100 4"	15-150	3.2-60	最多2個	DN400 16"	15-150	3.2-900	最多30個
	22-210	4.0-70			22-210	4.0-1080
	33-330	5.0-92			33-330	5.0-1380
	90-900	8.0-150			90-900	8.0-2250
DN125 5"	15-150	3.2-150	最多3個	DN450 18"	15-150	3.2-1110	最多37個
	22-210	4.0-180			22-210	4.0-1332
	33-330	5.0-138			33-330	5.0-1702
	90-900	8.0-225			90-900	8.0-2775
DN150 6"	15-150	3.2-150	最多5個	DN500 20"	15-150	3.2-1410	最多47個
	22-210	4.0-180			22-210	4.0-1682
	33-330	5.0-230			33-330	5.0-2162
	90-900	8.0-375			90-900	8.0-3525
DN200 8"	15-150	3.2-240	最多8個	DN600 24"	15-150	3.2-1920	最多64個
	22-210	4.0-288			22-210	4.0-2304
	33-330	5.0-368			33-330	5.0-2944
	90-900	8.0-600			90-900	8.0-4800

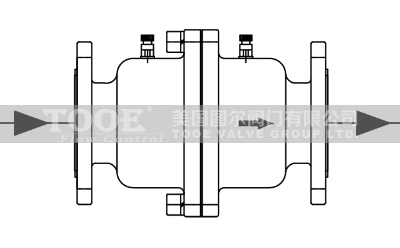

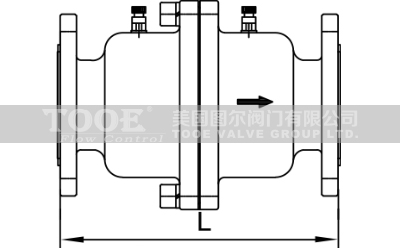

法蘭動態流量平衡閥尺寸

DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	239	239	239	365	365	410	435	456	466	479	504	517	520	554
Kg	16	19	22	38	46	66	96	128	187	249	356	418	518	718
