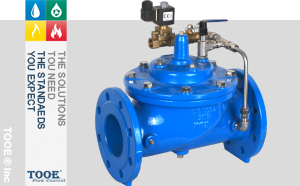

隔膜式電磁控制閥概述

電動控制閥常用于給排水及工業系統中的自動控制，是一種以電磁閥為向?qū)чy的水力操作式閥門。通過電磁信號控制全開或關閉，分為常開型、常閉型，可實現遠程和就地控制。閥門關閉速度可調，平穩關閉而不產生壓力波動。電磁閥可選用交流電220V，或直流電24V。

隔膜式電磁控制閥參數

公稱通徑：DN50-DN500		閥體材質：球墨鑄鐵、鑄鋼、不銹鋼、銅
公稱壓力：1.0Mpa-2.5Mpa		閥蓋材質：球墨鑄鐵、鑄鋼、不銹鋼、銅
適用溫度：0℃-95℃		彈簧材質：不銹鋼304
連接方式：法蘭連接		膜片材質：三元乙丙EPDM
適用介質：水、非腐蝕性液體		導閥配件：不銹鋼、黃銅
最小壓差：0.1Mpa		表面處理：環氧樹脂涂層
產品噴涂：GB15607-2008		法蘭標準：GB/T17241.6
設計制造：CJ/T219 ；JB/T 10674-2006		EN1092-2 (BS4504)
結構長度：GB/T12221		ISO 7005-2
檢驗測試：CJ/T219		DIN 2501

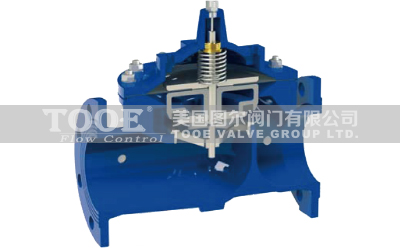

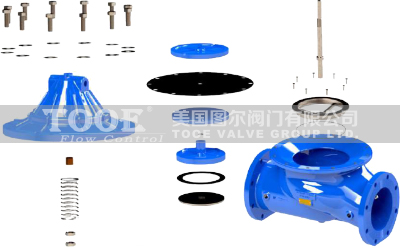

隔膜式電磁控制閥原理

當閥門從進口端給水時，水流流過針閥進入主閥控制室，當電磁導閥打開時，控制室內的水經電磁導閥、球閥流出。球閥開度大于針閥開度，主閥控制室內壓力很低，主閥處于全開狀態。當電磁導閥關閉時，主閥控制室的水不能流出，控制室升壓，推動膜片關閉主閥。

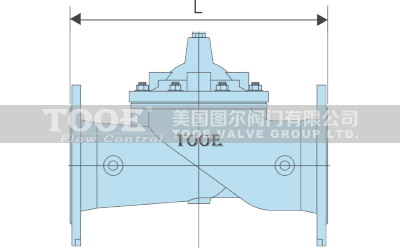

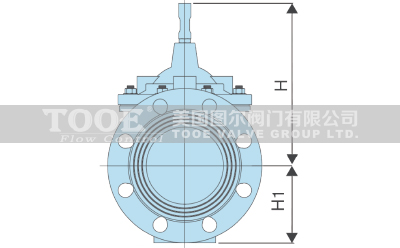

隔膜式電磁控制閥尺寸

DN	50	65	80	100	125	150	200	250	300	350	400	450	500
L/大	230	290	310	350	350	480	600	730	850	850	1100	1100	1250
L/小	203	216	241	292	330	356	495	622	698	914	914	978	978
H	139	159	179	214	214	333	407	476	526	526	624	624	720
H1	85	95	102	112	127	145	172	205	232	262	292	325	360
重量kg	14	19	23	32	45	68	125	200	260	310	560	620	880

隔膜式電磁控制閥流量水損

DN	50	65	80	100	125	150	200	250	300
Kv值	87	136	160	185	345	524	795	1280	1820
Cv值	100.6	157.2	185.0	213.9	398.9	605.9	919.2	1479.9	2104.3

通常，用Kv或Cv值來衡量一個閥門的流量性能。Kv表示15℃的水通過閥門產生的壓力差ΔP為1bar時的流量Q(m3/h)；Cv表示60°F的水通過閥門產生的壓力差ΔP為1PSI時的流量Q(GPM)。對于水來說，Kv值的計算公式可以簡化為：Kv=Q/√ΔP （Q-流量m3/h；ΔP-閥門兩端的壓力差bar；）。

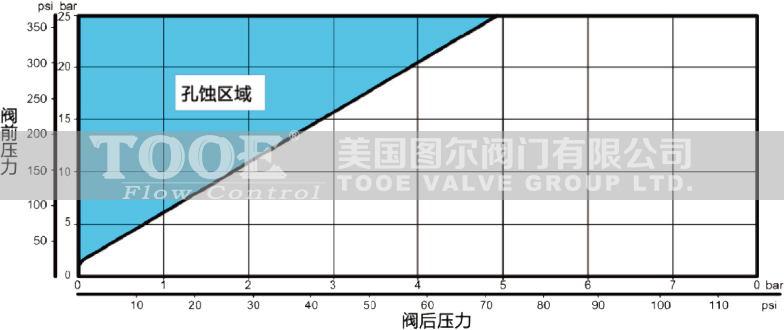

隔膜式電磁控制閥氣蝕現象

當流體以較高的流速通過閥門的閥蓋時，壓力會下降。當壓力降到液體的飽和氣壓時，液體會汽化，在流體中形成氣泡。當這些氣泡高速通過閥門的時候，會切削閥門內部的配件，其產生的破壞力不亞于泥沙等雜質對閥門的破壞。孔蝕現象同時還會帶來明顯的噪音和震動。

防止孔蝕現象的方法：總原則是降低壓差，降低流速。
1. 如果條件允許，增加下游壓力；
2. 選用更大口徑的閥門，降低流體通過閥門的流速；
3. 并聯使用多個閥門，降低通過單個閥門的流量，降低閥門的輸入壓力；
4. 對于減壓閥，可以串聯使用多個閥門，來降低通過單個閥門的壓差大小。

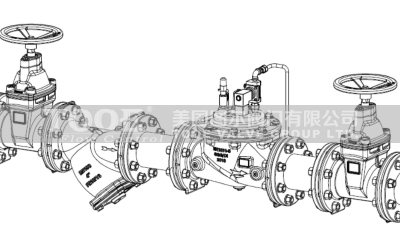

隔膜式電磁控制閥安裝說明
