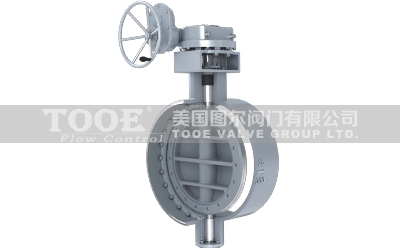

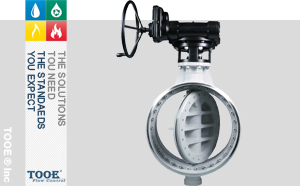

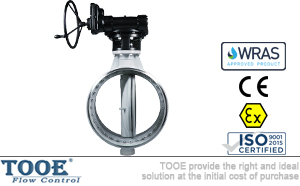

硬密封雙向承壓三偏心焊接蝶閥概述

硬密封雙向承壓三偏心焊接蝶閥/全金屬雙向密封焊接蝶閥為三偏心設計結構(可采用多層次或彈性密封結構)，具有雙向等壓承壓關閉性能，這種結構保證閥板密封只是在關閉位置時才與閥座接觸，因此不會產生摩擦或磨損，并產生一種扭矩使彈性密封具有足夠的壓實性能，確保密封面接觸均勻一致。由于采用焊接結構，使閥門與管道平面達到零泄漏，由于焊接蝶閥沒有法蘭，對管道保溫包扎帶來了很大的方便。廣泛應用于集中供熱和催化裂化主風機管道系統、鋼鐵、冶金、化工等工業管道上作切斷或調節流量作用。

硬密封雙向承壓三偏心焊接蝶閥參數

公稱通徑：DN50-DN2000(2"-80")		公稱壓力：1.0Mpa-10Mpa(150LB-600)
適用溫度：-40℃~425℃		適用介質：水、油品、蒸汽、高溫?zé)崴?
連接方式：全焊接連接		閥門正反向承受最大壓差：1.6Mpa/2.5Mpa
密封性能：雙向1.1Mpa零泄漏		泄漏等級：EN12266 B級 / ISO5208 B級 / GB/T13927 A級
閥體材質：碳鋼WCB、鍛鋼A105、不銹鋼CF8/CF8M		蝶板材質：鑄鋼WCB、不銹鋼CF8/CF8M
閥座材質：不銹鋼、不銹鋼+STL硬質合金		密封圈材質：304+石墨
閥桿材質：不銹鋼		填料材質：柔性石墨/PTFE
表面處理：油漆耐熱高于130℃，厚度≥0.2mm		頂部法蘭：ISO 5211
設計標準：GB/T12224、API609、ISO10631、ASME B16.34、EN448		結構長度：GB/T12221、API609、ISO5752、ASME B16.10、EN558
法蘭標準：HG/T 12224、ASME B16.5、ASME B16.47、EN 1092		檢驗試驗：GB/T26480、API598、ISO5208、ANSI B16.104、EN12266

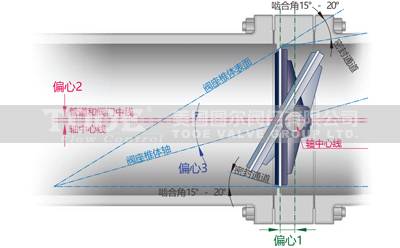

硬密封雙向承壓三偏心焊接蝶閥三偏心原理

閥門采用三偏心結構，即在普通金屬硬密封雙偏心蝶閥的基礎上增加了個角度偏心。這個角度偏心的主要作用是：使閥門在開啟或關閉動作的過程中，密封環與閥座之間的任意一點都會迅速脫開或接觸，做到密封副之間真正的"無摩擦"，延長了閥門的使用壽命。 偏心1：閥軸位于閥座軸后面，使得密封能夠完全緊密環繞接觸整個閥座。
偏心2：閥軸中心線偏離管道和閥門中心線，這就免受閥門開啟和關閉的干擾。
偏心3：閥座錐體軸偏離閥軸中心線，這樣可以在關閉和開啟過程中消除摩擦作用，并且實現環繞整個閥座的均勻一致的壓縮密封效果。

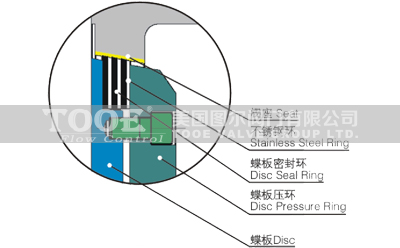

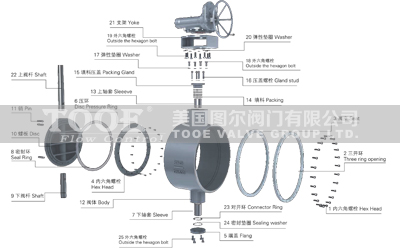

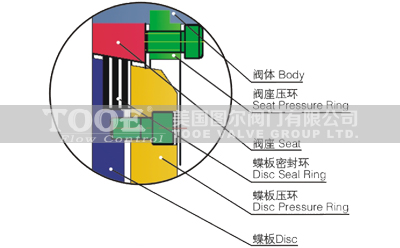

硬密封雙向承壓三偏心焊接蝶閥密封結構

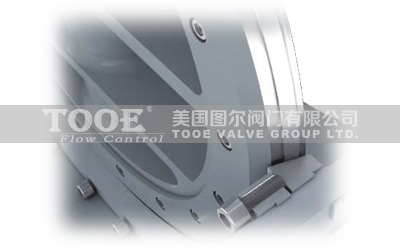

板密封結構	金屬硬對硬可更換閥座結構

1. 常規型：多層次密封圈固定在蝶板上，易于更換與調整，密封可靠，適用于大部分場合。
2. 可更換閥座型：體、板座均可更換，便于維修與更換，降低了維護成本。
3. 體密封結構：密封圈固定在閥體上，開啟過程中密封圈不隨蝶板運動，因此不容易損壞；在結構長度較短的情況下，由于板密封結構增加了蝶板的厚度，很容易超出閥體，這時就更適合使用體密封。

硬密封雙向承壓三偏心焊接蝶閥性能特點

- 閥座構造：采用了全金屬合金鋼鍛造閥座構造，其優點是抗沖刷、耐磨損、耐高溫高壓，使用壽命長。
- 雙向密封設計：實現雙向密封，能正、反雙向承壓，正或反向承壓時均不發生內漏，且滿足標準零泄露要求。
- 本質耐火結構與設計：金屬對金屬硬碰硬密封副結構，使閥門本身具有防火特性，且測試結果符合API607的規定。
- 均衡固定結構：密封副固定方式采用均衡分布固定，緊固件定位精確且每個螺栓都均衡受力，杜絕因力分布不均而產生的密封副松動，泄漏。
- 雙重安全構造：為防止因受流體壓力、溫度影響而引起的蝶板變形、閥桿錯位、密封面咬合，在蝶板上下側分別裝有兩個各自獨立的止推環，保證了閥門在任何工況下的正常工作；為防止未知原因所引起的閥桿破損飛出而造成的事故，在閥門下端內外兩處設計了各自獨立的閥桿防吹出結構。
- 動負載填料系統：在閥門的泄漏問題上，傳統上往往都集中于閥座的泄漏，即內漏，而忽略了填料部位的泄漏，即外漏。在填料密封等防止外部泄漏構造上，采取了動負載標準設計，采用了組合式填料密封系統，確保閥門最大泄漏率≤20ppm，使填料持久密封，延長填料免維護周期。
- 可更換式密封副：密封副均可更換，由于蝶板密封面與蝶板是獨立的，閥座與閥體也是獨立的，所以蝶板密封面及閥座可以同時更換；當?shù)�板密封面或閥座受損時，只需調換蝶板密封面及閥座即可，大大降低了保養成本，減少了維修工時和檢修強度與難度。

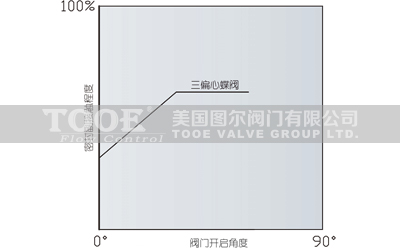

- 無死區設計：在設計過程中，特別考慮了在調控領域中的應用問題，充分利用三偏心蝶閥的密封原理，做到了開啟無死區的角度設計，從而杜絕了打開普通閥門時所常見的開度跳躍現象，更排除了閥門的低開度范圍內因磨擦等各種不安定因素所造成的不能調控現象，即排除了死區(不感帶)，這意味著幾乎可以從0開度開始即進入可調控區域，直至90開度。
- 依靠扭矩密封：閥門至始至終都能保持雙向密封性能，閥門密封不依靠介質力，完全由驅動裝置提供的扭矩實現密封，閥門在高、低壓下均能可靠密封，密封性能檢測結果符合API609、ISO5208等標準之規定。
- 全金屬密封副：全金屬雙向壓蝶閥密封副采用金屬對金屬硬碰硬密封，閥座/密封圈完全由金屬材料制成，且做表面硬化處理，即使啟閉頻繁，閥門仍能保持高的密封性能，極大提高了閥門的使用壽命。

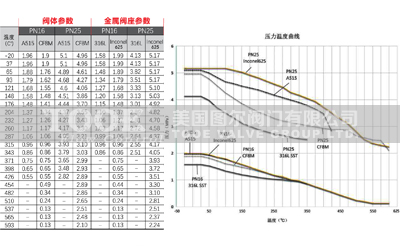

硬密封雙向承壓三偏心焊接蝶閥部件壓力溫度比較

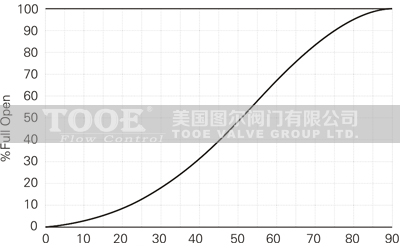

硬密封雙向承壓三偏心焊接蝶閥流量特性

150LB壓力 Cv值
SIZE		蝶板開啟角度
DN	In	10°	20°	30°	40°	50°	60°	70°	80°	90°
80	3	6	23	39	54	71	96	128	156	63
100	4	12	42	72	98	130	176	234	285	302
150	6	31	59	101	178	297	448	616	758	796
200	8	57	108	185	327	544	821	1130	1390	1460
250	10	99	187	320	566	942	1420	1960	2410	2530
300	12	147	279	478	846	1410	2120	2920	3600	3780
350	14	201	380	651	1150	1920	2890	3980	4890	5140
400	16	313	594	1020	1800	2990	4510	6210	7640	8020
450	18	413	782	1340	1870	3940	5940	8180	10100	10600
500	20	509	965	1650	2920	4860	7340	10100	12400	13000
600	24	734	1390	2380	4210	7000	10600	14500	17900	18800
700	28	1060	2010	3450	6100	10100	15300	21000	25900	27200
800	32	1370	2590	4440	7840	13000	19700	27100	33300	35000
900	36	1680	3180	5450	9630	16000	24200	33300	40900	43000
1000	40	2220	4210	7210	12700	21200	31900	44000	54100	56900
1200	48	3120	5920	10100	17900	29800	45000	61900	76100	80000

300LB壓力 Cv值
SIZE		蝶板開啟角度
DN	In	10°	20°	30°	40°	50°	60°	70°	80°	90°
80	3	6	23	39	54	71	96	128	156	165
100	4	12	42	72	98	130	176	234	285	302
150	6	25	54	91	162	268	407	559	689	725
200	8	45	98	166	293	492	746	1030	1260	1330
250	10	82	178	301	540	891	1350	1860	2290	2410
300	12	122	266	450	807	1330	2020	2780	3420	3600
350	14	167	363	613	1100	1810	2750	3780	4660	4900
400	16	248	539	910	1630	2690	4090	5610	6920	7280
450	18	326	710	1200	2150	3550	5380	7400	9110	9590
500	20	403	876	1480	2650	4380	6640	9130	11300	11800
600	24	580	1260	2130	3820	6310	9570	13100	16200	17100
700	28	844	1840	3100	5560	9190	13900	19100	23600	24800
800	32	1110	2420	4080	7310	12100	18300	25200	31000	32600
900	36	1410	3070	5190	9300	15400	23300	32000	39400	41500
1000	40	1700	3690	4230	11200	18400	28000	38400	47400	49900
1200	48	2040	4440	7500	13400	22200	33700	46300	57000	60000

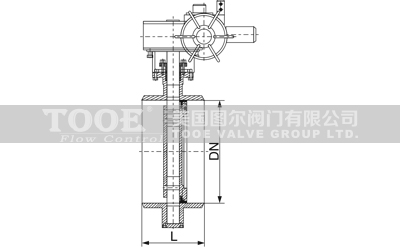

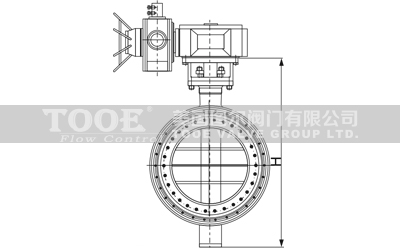

硬密封雙向承壓三偏心焊接蝶閥尺寸

表格尺寸參數為WCB閥體、WCB閥板、1.6Mpa
DN	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000	1200
In	3	4	5	6	8	10	12	14	16	18	20	24	28	32	36	40	48
L	180	190	200	210	230	250	270	290	310	330	350	390	430	470	510	550	630
H	310	325	360	395	480	550	610	710	755	835	900	1060	1170	1320	1440	1640	1850
kg	17	19	25	28	49	95	130	178	238	275	423	550	665	815	1360	1610	2415

表格尺寸參數為WCB閥體、WCB閥板、2.5Mpa
DN	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000	1200
In	3	4	5	6	8	10	12	14	16	18	20	24	28	32	36	40	48
L	180	190	200	210	230	250	270	290	310	330	350	390	430	470	510	550	630
H	310	325	360	395	480	550	610	710	755	835	900	1060	1170	1320	1440	1640	1850
kg	17	19	25	28	49	95	130	178	238	275	423	550	665	815	1360	1610	2415

表格尺寸參數為WCB閥體、WCB閥板、4.0Mpa
DN	80	100	125	150	200	250	300	350	400	450	500	600
In	3	4	5	6	8	10	12	14	16	18	20	24
L	180	190	200	210	230	250	270	290	310	330	350	390
H	310	325	360	395	515	675	805	850	895	960	1030	1180

表格尺寸參數為WCB閥體、WCB閥板、6.3Mpa
DN	80	100	125	150	200	250	300	350	400	450	500	600
In	3	4	5	6	8	10	12	14	16	18	20	24
L	180	190	200	210	230	250	270	290	310	330	350	390
H	310	325	360	430	535	695	805	880	930	990	1050	1230

硬密封雙向承壓三偏心焊接蝶閥安裝說明

1、安裝前必須仔細核對閥門的標志、合格證是否符合使用要求，核實后應進行清潔處理。
2、蝶閥可安裝在設備管道上的任意位置，但有傳動裝置的，應直立安裝，即傳動裝置必須垂直水平管路的位置。安裝位置有利于操作和檢查。
3、蝶閥安裝時應盡量讓介質從閥門的旋轉軸往密封面方向流過，因為正向密封性能優于反向密封。
4、蝶閥與管道的連接螺栓，安裝時應按對角線方向多次擰緊，連接螺栓不得單件一次擰緊，以防受力不均而造成法蘭連接處泄漏。
5、開啟閥門時要逆時針轉動手輪，關閉時要順時針轉動手輪，要按開啟、關閉指示標記旋轉到位。
6、電動蝶閥出廠已將行程調好，為防止電源接通方向搞錯，第一次接通電源前先手動開至半開位置，檢查指示盤方向與閥門開啟方向是否一致。
7、閥門在使用時，如發現故障，應立即停止使用，查明原因及清除故障。
8、閥門的保管：未安裝使用的閥門應存放在干躁的室內，堆放整齊，不允許露天存放，防止損壞和銹蝕，保管時間較長的閥門，要定期清洗、吹干、涂防銹油。閥門兩端應用盲板保護法蘭密封面，防止雜質進入內腔。
