不銹鋼絲扣閘閥

更新時間：2024-3-29 11:08:17 當前位置: 閥門 > 閘閥 > 絲口閘閥

產品信息
產品型號：Z15W;BG-0-2-5-W-SS	產品壓力：200WOG(200PSI)
產品口徑：DN15-DN100	產品材質：不銹鋼CF8、CF8M

021-5187 5832	tooezg@126.com
資料下載	價格表

[ 下一個產品 ]

不銹鋼絲扣閘閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【不銹鋼絲扣閘閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

不銹鋼絲扣閘閥概述

不銹鋼絲扣閘閥是通過手輪轉驅閘板沿通道軸線垂直方向移動切斷接通介質流的控制部件，在使用過程中，閥門必須是全開或全關，不能用作調節流量。

不銹鋼絲扣閘閥參數

公稱通徑：DN15-DN100(1/2"-4")		閥體材質：不銹鋼CF8、CF8M
公稱壓力：200WOG(200PSI)		閘板材質：不銹鋼CF8、CF8M
適用介質：水、油、氣、酸		閥桿材質：不銹鋼SS304、SS316
適用溫度：-40℃~160℃		密封圈：聚四氟乙烯PTFE
設計標準：ASME B16.34		檢驗標準：API598
壁厚標準：ASME B16.34、GB 12224		螺紋標準：ISO 228

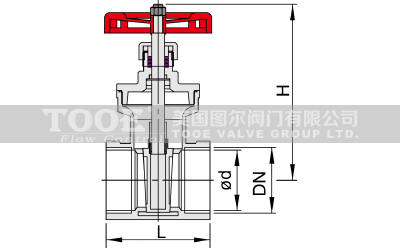

不銹鋼絲扣閘閥尺寸

SIZE	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"	2 1/2"	3"	4"
DN	15	20	25	32	40	50	65	80	100
L	52	58	63	68	71	84	108	117	130
H	98	106	118	125	150	169	180	205	215
d	15	20	25	32	38	48	65	78	98
W	70	70	80	90	90	100	100	120	130

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口不銹鋼絲扣閘閥"產品。
