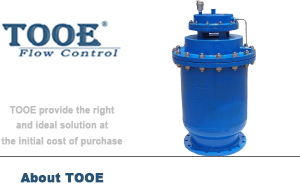

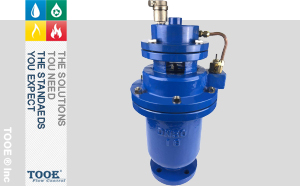

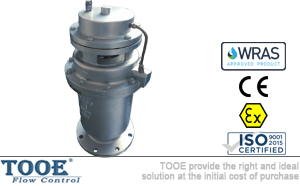

活塞式全壓高速排氣閥概述

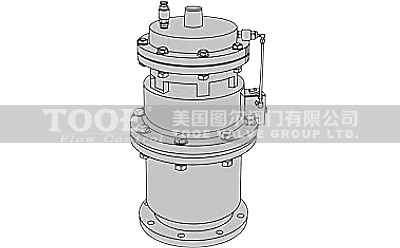

全壓高速排氣閥由下閥體，中閥體，浮筒，浮筒桿，閥芯，蓋板，活塞桿，膜片及閥蓋等組成的全壓高速排氣閥，其特征是通過銷軸與浮筒鉸接的浮筒桿可繞主軸轉動，并由此實現通過浮筒升降控制閥芯的升降啟閉，即當浮筒下降(閥門里充滿氣體)時，閥芯上升，打開小閥口，并關閉小排氣帽上的排氣口，使氣體通過導管進入液壓罐內，當浮筒在浮力作用下上升時候，閥芯下降，關閉小閥口，同時打開排氣帽上的排氣口，使液壓罐通過導管，直通大氣泄壓，且當浮筒下降，液壓缸內充滿氣體時，閥門上的大排氣口自動關閉。當水泵停止，管內水流空時或遇到管內產生負壓時，吸入空氣，確保管線安全。

活塞式全壓高速排氣閥參數

公稱通徑：DN25-DN400		公稱壓力：1.0Mpa-2.5Mpa
使用溫度：-10℃~90℃		適用介質：水、油
閥體材質：鑄鋼/不銹鋼		連接方式：法蘭連接

活塞式全壓高速排氣閥特性

全壓高速排氣閥是目前較先進的氣缸式排氣閥，在結構性能上超越了普通高速(雙口)排氣閥和復合式排氣閥，對于管道中的氣體，無論是多段水柱，氣柱相間，有壓無壓均可連續高速排出管道，浮球不頂在排氣口上，不存在卡壞問題，少量氣體可通過微孔排出，管道出現負壓時可注氣，防氣染并緩沖水錘升壓，解除新建管路試車之險，排氣之難，減少城市管網爆管事故，減阻節能，減少壓力震蕩，提高整個供水系統安全可靠性。

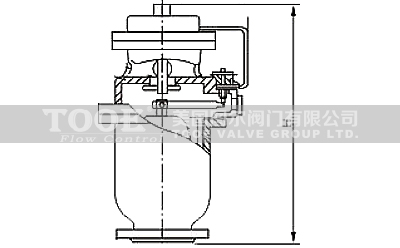

活塞式全壓高速排氣閥尺寸

DN	50	65	80	100	150	200	250	300	400
H	620	620	620	620	740	780	820	850	910
