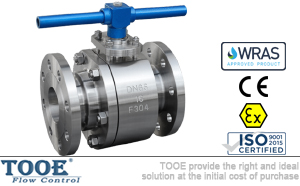

法蘭高壓球閥概述

高壓球閥采用鍛造部件，下裝式閥桿，倒密封結構，采用鑲嵌式閥座，閥座背后設置O型圈，確保介質不外漏。如果壓力達到16MPa以上，閥門密封面采用尼龍1010，它的磨擦系數通常為巴氏合金的1/3，是一種自然滑性材料，抗彎曲強度和沖擊強度及較高的延性，與金屬不相上下。

法蘭高壓球閥參數

法蘭高壓球閥特性

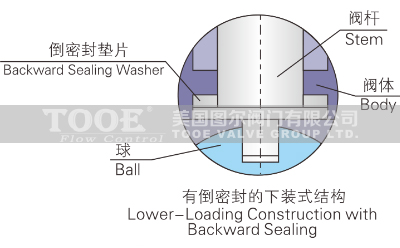

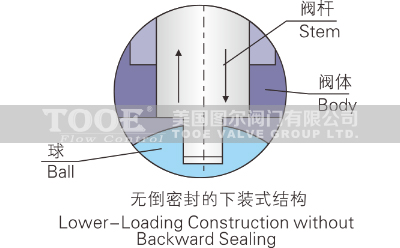

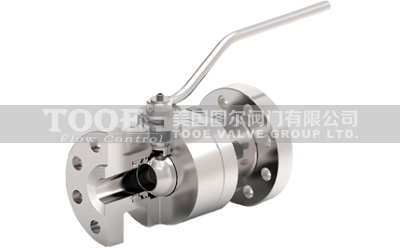

1.閥桿防沖出及有效密封結構：閥桿采用下裝式、設置帶有密封墊片的倒密封結構，倒密封的密封力隨閥腔介質壓力的增高而增大，從而確保閥桿的密封。當閥腔異常升壓時，閥桿不會被沖出。填料采用V型結構，能將閥腔內部的介質壓力及外部壓蓋的鎖緊力有效的轉化成閥桿的密封力。

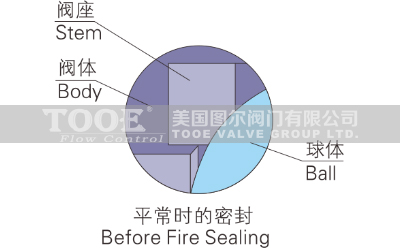

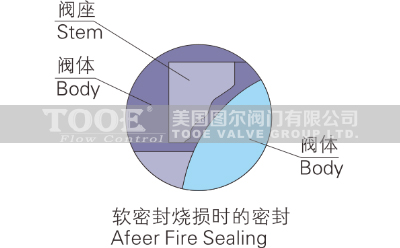

2.耐火結構：根據用戶的需要，球閥可設計成耐火結構，當萬一發生火災而使密封圈燒損時，球閥的各個密封部位均能形成金屬對金屬的硬密封結構，有效阻止介質的擴散，防止火災擴大。

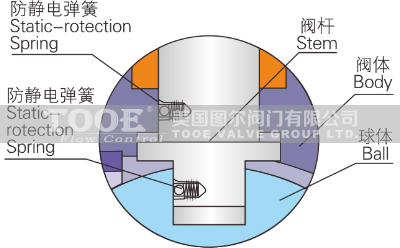

3.防靜電結構：根據用戶需要，球閥可設計防靜電結構，即在球體與閥桿、閥桿與閥體之間設置導電彈簧，使閥門在開啟過程中產生的靜電能通過所設置的靜電通道傳入管路導入地下，達到清除靜電的目的。避免靜電打火點燃易燃介質，確保系統安全。

法蘭高壓球閥尺寸

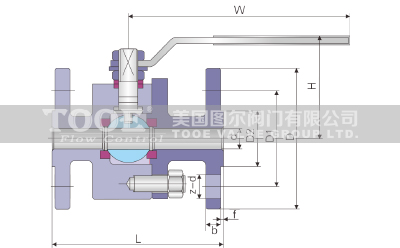

二片式法蘭連接浮動球閥150LB-300LB

SIZE	L	L	H	W
	150LB	300LB
1/2"	108	140	56	130
3/4"	117	152	70	160
1"	127	165	80	220
1 1/4"	140	178	90	250
1 1/2"	165	190	100	250
2"	178	216	110	290

三片式法蘭連接浮動球閥600LB-900LB

SIZE	L	L	H	W
	600LB	900LB
1/2"	165	216	58	130
3/4"	191	229	70	160
1"	216	254	80	220
1 1/4"	229	280	90	250
1 1/2"	241	305	100	250
2"	292	368	110	290
