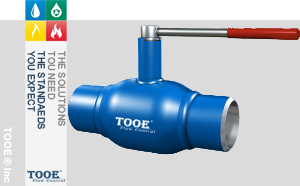

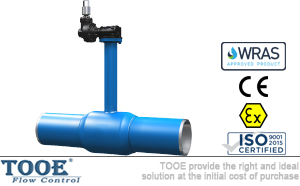

全焊接球閥概述

熱力全焊接球閥閥體由鋼板成型，整體組焊而成，避免了可能的介質外漏現象，采用彈簧加載的閥座組合結構，對壓力和溫度變化的適應力強，確保密封圈與球體的緊密接觸，在確保密封的前提下使閥門啟閉靈活，操作輕便，球體與閥桿經過精密機床加工而成，減小了接觸面間的摩擦系數，進一步提高了閥門的密封性能及操作扭矩。

全焊接球閥適用于城市煤氣管道，大型供熱設備管線，以及鋼廠各種流體，煤氣熱力供應，燃料供應管道。

全焊接球閥參數

公稱通徑：DN15-DN1600		閥體材質：碳鋼、不銹鋼
公稱壓力：1.6Mpa-6.4Mpa		閥座材質：PTFE+C及增強四氟
適用溫度：-40℃~200℃		球體材質：不銹鋼304
適用介質：供暖熱水、天然氣、蒸汽、石油		閥桿材質：不銹鋼
連接端：ASME B16.5；GB/T79；GB/T 12224		O型圈：氟橡膠VITON
防火試驗：API607；API6FA；BS 6755		防火圈：SS304
試驗檢驗：API 598；GB/T 13927		設計制造：API 6D；GB/T 12237；GB/T 19672

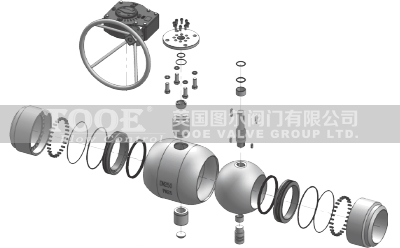

全焊接球閥特性

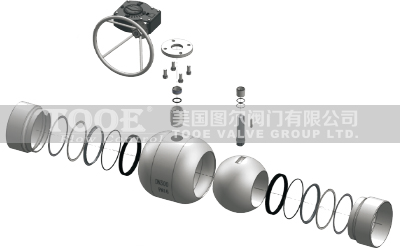

全焊接球閥-浮動式結構	全焊接球閥-固定式結構

采用浮球結構，斜面彈性墊圈保證密封圈緊壓在球體之上，即使在壓力不穩定的情況下，閥門可以保證嚴密；高壓場合可用固定式結構。
圖爾全焊接球閥閥體結構整體式焊接，確保不會有外部泄漏現象；閥體輕且易于保溫。
閥體材料與管道材質相同，不會出現應力不勻，也不會由于地震及車輛經過地面時而擠壓變形。
用于埋地工況可設置加長桿、維護用加長管(兩側通道排氣管+兩側閥座注脂管+閥體底部排污管)和控制閥，使操作位置至于地面上方便操作。

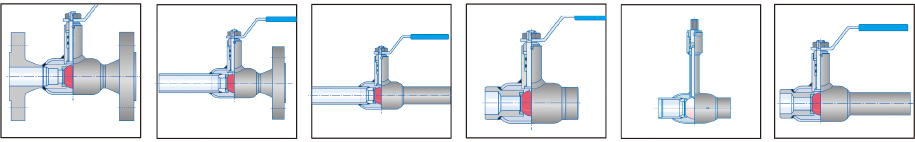

全焊接球閥連接方式

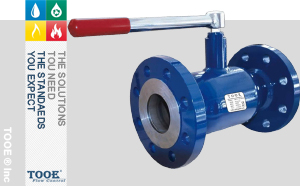

圖爾全焊接球閥的連接端可采用：對焊、對焊/法蘭、法蘭、螺紋/焊接

全焊接球閥操作方式

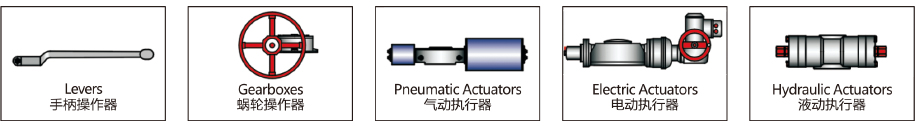

圖爾全焊接球閥可提供各種類型的閥門執行機構：手動、氣動、電動、液動、氣液聯動。具體型號根據閥門力矩選型。

全焊接球閥尺寸

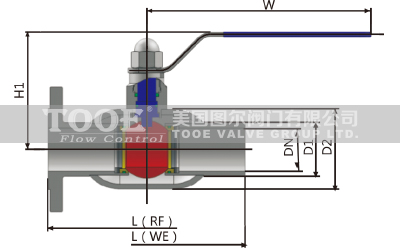

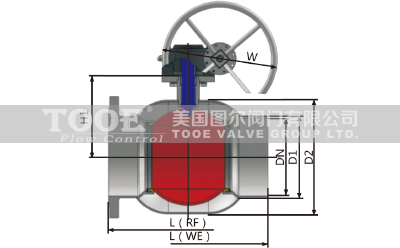

手柄浮動式全焊接球閥--全通徑PN10-PN40	蝸輪浮動式全焊接球閥--全通徑PN10-PN40

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L(RF)	150	160	180	200	230	270	280	300	350	350	457	521	568	648
L(WE)	210	230	230	260	300	300	300	325	325	350	457	521	560	635
D1	27	34	42	48	60	76	89	114	141	168	219	273	325	377
D2	42	48	60	76	83	102	133	152	180	219	273	351	426	508

手柄浮動式全焊接球閥--縮徑PN10-PN40	蝸輪浮動式全焊接球閥--縮徑PN10-PN40

DN	L(RF)	L(WE)	D1	D2	H1/手柄	H1/蝸輪	W/手柄	W/蝸輪
15*10	130	230	21	42	64		129
20*15	150	230	27	42	64		129
25*20	160	230	34	48	76		159
32*25	180	260	42	60	85		159
40*32	200	260	48	76	95		245
50*40	230	300	60	83	124		265
65*50	270	300	76	102	162		265
80*65	280	300	89	133	175		265
100*80	300	325	114	152	192	169	350	140
125*100	350	325	141	180	205	183	420	140
150*125	360	350	168	219	225	203	420	140
200*150	420	400	219	273	245	224	900	200
250*200	568	560	273	351	285	262	900	400
300*250	648	635	325	426	348	322		400
350*300	762	762	377	508		355		500

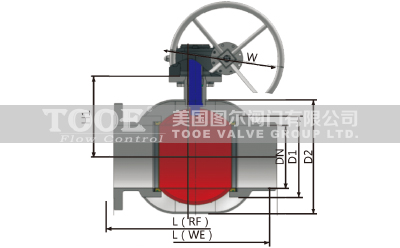

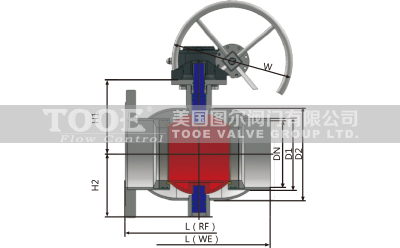

蝸輪固定式全焊接球閥--全通徑PN10-PN40	蝸輪固定式全焊接球閥--縮徑PN10-PN40

全通徑

DN	150	200	250	300	350	400	450	500	600	700	800	900	1000	1200	1400
L(RF)	403	502	568	648	762	838	914	991	1143	1346	1524	1727	1900	2180	2300
L(WE)	457	521	560	635	762	838	914	991	1143	1346	1524	1727	1840	2100	2300
D1	219	273	325	377	426	480	530	530	630	730	830	940	1045	1250	1450
D2	273	351	426	508	580	675	740	805	965	1120	1280	1410	1570	1890	2220
H1	246	285	323	365	410	457	495	545	625	702	790	865	965	1105	1280
H2	193	238	278	315	370	425	465	520	615	663	755	825	920	1112	1235
W	200	400	400	500	500	600	600	400	400	500	500	500	500	600	600

縮徑

DN	L(RF)	L(WE)	D1	D2	H1	H2	W
150*124	403	457	168	219	200	151	140
200*150	502	521	219	273	246	193	200
250*200	568	560	273	351	285	238	400
300*250	648	635	325	426	323	278	400
350*300	762	762	377	508	365	315	500
400*350	838	838	426	580	410	370	500
450*400	914	914	480	675	457	425	600
500*450	991	991	530	740	495	465	600
600*500	1143	1143	630	805	545	520	400
700*600	1346	1346	730	965	625	615	400
800*700	1524	1524	830	1120	702	663	600
900*800	1727	1727	940	1280	790	755	500
1000*900	1900	1840	1045	1410	865	825	500
1200*1000	2180	2100	1250	1570	965	920	600
1400*1200	2300	2300	1450	1890	1105	1112	600
1600*1400	2600	2600	1630	2220	1280	1235	600

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口全焊接球閥"產品。

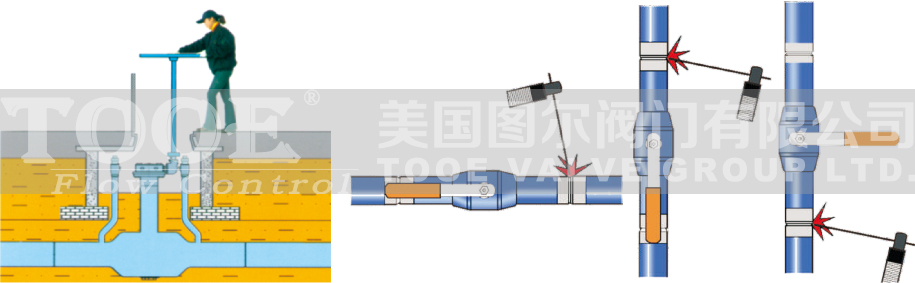

全焊接球閥安裝說明

注意：焊接時，請勿使閥門過熱，做好冷卻措施，并用濕布來保護閥門。焊接閥門時，必須在開啟位置，這就避免了焊接接觸污染球的表面。在第一道焊接使用亞火焊打底以必免焊渣損壞閥門。焊接后，需待徹底冷卻后才能正常操作。閥門焊接后不得開啟或關閉，要待閥門冷卻。
