機械杠桿浮球式蒸汽疏水閥概述
機械杠桿浮球式蒸汽疏水閥是利用蒸汽和冷凝水的密度差來操作的。通過凝結水液位變化，使浮球升降帶動閥瓣的開啟或關閉，達到阻氣排水的目的。這種類型的疏水閥操作十分便利，閥門能在冷凝水負荷變化時有效工作，同時不受操作壓力驟然變化的影響。廣泛用于蒸汽加熱設備和凝結水回收系統及需要快速排除凝結水的工況，能自動、迅速、連續地排除凝結水，有效地阻止蒸汽泄漏，并獲得良好的加熱效果。
 |
 |
 |
機械杠桿浮球式蒸汽疏水閥參數
| 公稱通徑：DN15-DN150(1/2"-6") | 公稱壓力：1.0Mpa-10.0Mpa(150LB-800LB) | |
| 適用溫度：-20℃≤T≤425℃ | 適用介質：蒸汽；空氣；凝結水 | |
| 設計制造：GB/T 22654-2008 | 試驗方法：GB/T 12251-2005 | |
| 單閥座杠桿浮球式：FT44H；FT43H | 自動排空氣裝置：不銹鋼；熱敏元件 | |
| 閥體材質：鑄鐵；鑄鋼WCB；鉻鉬鋼WC6/WC9；不銹鋼304/316 | 閥蓋材質：鑄鐵；鑄鋼WCB；鉻鉬鋼WC6/WC9；不銹鋼304/316 | |
| 閥座材質：不銹鋼9Cr18；304+STL合金 | 過濾網材質：不銹鋼304 | |
| 杠桿材質：不銹鋼304/316 | 浮球材質：不銹鋼304/316 |

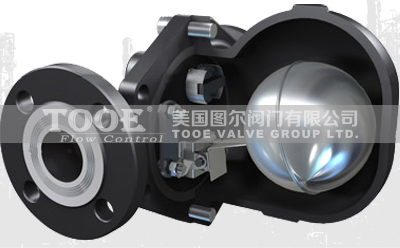

機械杠桿浮球式蒸汽疏水閥結構
 |
 |
杠桿浮球式疏水閥采用兩種結構方式(本文參數圖樣及數據采用單閥座杠桿浮球式)，即：
- 單閥座杠桿浮球式蒸汽疏水閥：需要克服介質壓力對閥座的作用，閥座的孔徑不能很大，適用于小型設備、伴熱管線，蒸汽主管等排水小的場合。閥座孔設計在凝結水水位以下，自然形成水封，水、汽自然分離，達到無蒸汽泄漏，即便沒有凝結水采用球型密封的杠桿使得閥瓣緊貼閥座，達到無新鮮蒸汽的泄露。不受凝結水量波動和溫度的影響。
- 雙平衡閥座杠桿浮球式蒸汽疏水閥：該閥利用雙閥孔設計，介質的壓力對兩個閥座作用相等，方向相反，介質壓力對閥座作用相抵消，閥芯在開閥時壓力相對減少，從而獲得超大排量。工作時浮球隨閥腔內液體位的變化而上下浮動，帶動杠桿打開或關閉閥座。由于閥座孔在凝結水水位以下，形成水封，水、汽自然分離，達到無蒸汽泄漏。不受壓力、溫度、冷凝水流量波動的影響。

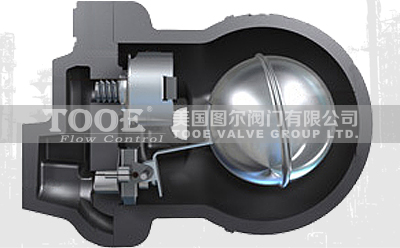

機械杠桿浮球式蒸汽疏水閥原理
杠桿浮球式蒸汽疏水閥是利用浮力原理和杠桿原理，通過液位的變化使浮球上升或下降，浮球驅動著杠桿使得閥瓣離開或接觸閥座達到開啟排水和關閉阻汽的作用。采用自動排空氣閥，能自動排除不凝結氣體。浮球式疏水閥的優點是：起機時瞬間負荷排放量大，緊密關閉，防水錘和振動。
 |
 |

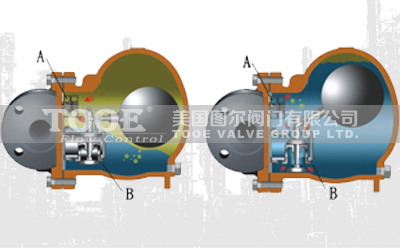

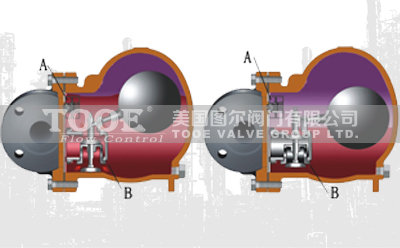

工作原理、流程圖：1、當設備剛啟動時，疏水閥時涼的，膜盒感溫元件收縮，閥口A開放，連續排放出初始空氣，實現快速啟動；2、當冷凝水進入疏水閥時，空氣從閥口A排出，杠桿浮球隨冷凝水液位上升，雙閥座設計能使冷凝水從閥口B迅速排出；3、當熱凝水及蒸汽進入疏水閥時，磨合內感溫液體受熱膨脹，帶動閥片關閉閥口A，杠桿浮球隨凝結水液位調節閥口B，排出熱凝水；4、當凝結水停止進入疏水閥時，杠桿浮球隨液位下降關閉閥口B，由于閥口B總是在凝結水液位以下，形成水封，無蒸汽泄漏。
機械杠桿浮球式蒸汽疏水閥排量
 |
 |

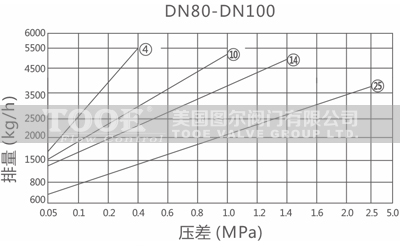

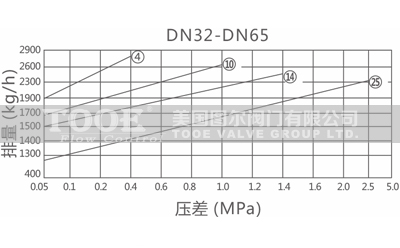

- 圖中曲線標注的編號(4、8、12等)代表相應工作壓差下的排量及閥座代號。
- 壓差是指疏水閥的入口端壓力與出口端壓力的壓力差，同一產品在不同壓差(橫軸)下，流量(縱軸)不同。

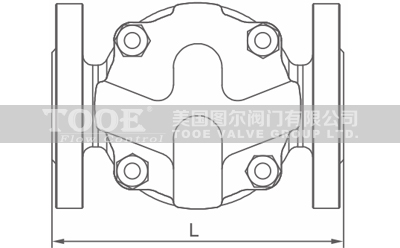

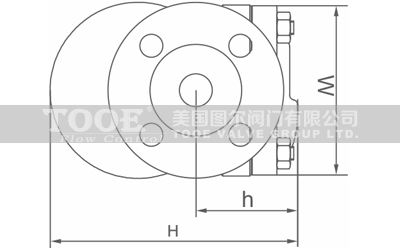

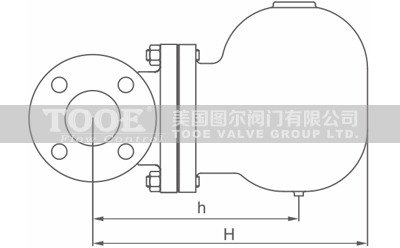

機械杠桿浮球式蒸汽疏水閥尺寸
 |
 |
|
單閥座杠桿浮球式蒸汽疏水閥FT44
|
||||
|
DN
|
L
|
H
|
h
|
W
|
|
15
|
150
|
159
|
70
|
102
|
|
20
|
150
|
159
|
70
|
102
|
|
25
|
160
|
159
|
70
|
106
|
|
32
|
270
|
225
|
153
|
178
|
|
40
|
270
|
225
|
153
|
178
|
|
50
|
270
|
225
|
153
|
178
|
|
65
|
270
|
225
|
153
|
178
|
|
80
|
350
|
300
|
90
|
210
|
|
100
|
350
|
300
|
90
|
210
|
 |
 |
|
單閥座杠桿浮球式蒸汽疏水閥FT43
|
||||
|
DN
|
L
|
H
|
h
|
W
|
|
15
|
150
|
250
|
190
|
118
|
|
20
|
150
|
250
|
190
|
118
|
|
25
|
160
|
250
|
190
|
118
|
|
32
|
230
|
335
|
270
|
175
|
|
40
|
230
|
335
|
270
|
175
|
|
50
|
230
|
350
|
280
|
175
|
蒸汽疏水閥選擇指南
為了排除蒸汽系統內的冷凝水、空氣以及其它不凝性氣體，同時不泄漏蒸汽，使用蒸汽疏水閥是必不可少的。目前尚未有萬能的蒸汽疏水閥，用戶應根據不同的蒸汽的使用場合選擇不同型號的蒸汽疏水閥，圖爾閥門系列疏水閥產品可適應大多數用戶的需要。蒸汽疏水閥的安裝應能使蒸汽設備和系統實現良好運行，而疏水閥本身應盡可能減少保養。因此用汽設備的良好運行是首要的考慮因素。疏水閥選型條件：
|
序號
|
選型條件
|
數據獲取方法
|
為什么要落實這個條件？
|
|
|
1
|
疏水閥的工作
壓差(Mpa) |
疏水閥的進口壓力
|
等同于用汽設備的工作壓力
|
因?yàn)椴煌瑝翰钚�，疏水閥的排水能力不同。
|
|
疏水閥的出口壓力
|
可讀取疏水閥后的回收管線壓力表，
若疏水閥對空排放，則值為零。 |
|||
|
2
|
疏水閥的疏水量(kg/h)
|
等同于用汽設備的實際用汽量
*安全系數(2-3倍) |
因?yàn)樵O(shè)備預熱時產生的凝結水量遠大于穩
定運行狀態下的產水量，因此要求疏水閥 的最大疏水量要滿足設備的瞬間產水量， 所以選擇疏水閥時，要考慮一定倍率的安 全系數。詳見《蒸汽消耗情況圖》、《疏 水閥選型安全倍率推薦表》。 |
|
|
3
|
疏水閥形式的選擇
|
機械型
|
適用于換熱設備疏水
|
管網與設備的特性不一樣，設備換熱要求
排水及時，有水即排，所以適用機械型； 而管網中保證連續疏水的同時要考慮閃蒸 汽的環境影響及產品成本，所以選擇排量 小，成本低的熱靜力型更為合適。 |
|
熱靜力型
熱動力型 |
適用于管網及采暖設備疏水
|
|||
|
4
|
疏水閥的閥座號
|
由生產廠家根據以上參數提供，
客戶也可以從最高工作壓力及壓 差下的排水量要求來確定閥座號 |
閥座號是疏水閥滿負荷運轉的上限代號，
超過該閥座號的工況易導致閥門停止工作 |
|
|
5
|
疏水閥型號的確定
|
查排量圖中橫軸的工作壓差值，
與哪條閥座號線的交叉點的疏水 量值能滿足設備要求，確定該閥 座號后即可確定疏水閥型號。 |
|
|
|
6
|
疏水閥的連接尺寸，
耐溫要求，材質要求 |
設計要求
|
北方地區為了防凍，應該選擇鑄鋼材質殼體。
|
|
不同工況下的選型排序不同，選擇疏水閥時應注意以下各點：
- 對于大的蒸汽空間或頻繁起動的情況，要求具有充分的排除空氣能力。
- 對于額定容量大的裝置，則要具迅速排放冷凝水的能力。
- 在需要利用冷凝水中的部分顯熱時，一定程度積水是必要的。
- 有些場合需連續排放冷凝水，另一些場合需間歇排放，同時排水溫度也很重要。
- 如果有水錘或腐蝕的可能，則要選用特殊結構和材料。
|
序號
|
工況描述
|
較優化的三種選型排序
|
||
|
1
|
蒸汽管網、生活采暖、
|
①波紋管式
|
②雙金屬式
|
③倒吊桶式
|
|
普通工藝伴熱
|
(首選)
|
(≥2.5Mpa時，首選)
|
(管網末端首選)
|
|
|
2
|
工藝伴熱
|
①倒吊桶式
|
②膜盒式
|
③雙金屬式
|
|
(硫磺、苯酐等易結晶)
|
(首選)
|
(次選)
|
(次選)
|
|
|
3
|
≤2.5Mpa換熱設備
|
①帶溫控裝置自由浮球式
|
②帶溫控裝置杠桿浮球式
|
③倒吊桶式
|
|
(內置虹吸管)
|
(首選)
|
(排水量≥6t/h時，首選)
|
(次選)
|
|
|
4
|
≤2.5Mpa換熱設備
|
①杠桿浮球式
|
②自由浮球式
|
③倒吊桶式
|
|
(關注排水量)
|
(≤1t/h≥6t/h時，首選)
|
(1t/h≤排水量≤6t/h時，首選)
|
(次選)
|
|
|
5
|
≥2.5Mpa換熱設備
|
①先導倒吊桶式
|
②高壓杠桿浮球式
|
③自由浮球式
|
|
(關注排水量)
|
(首選)
|
(排水量≥6t/h時，首選)
|
(次選≤4.0Mpa≤不選)
|
|
|
6
|
換熱設備
|
①杠桿浮球式
|
|
|
|
(排水量≥10t/h)
|
(首選)
|
|
|
|
