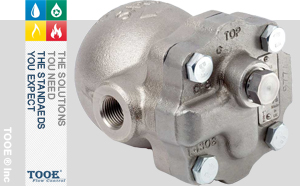

機械杠桿浮球式蒸汽疏水器概述

機械杠桿浮球式蒸汽疏水器是利用蒸汽和冷凝水的密度差來操作的。通過凝結水液位變化，使浮球升降帶動閥瓣的開啟或關閉，達到阻氣排水的目的。這種類型的疏水閥操作十分便利，閥門能在冷凝水負荷變化時有效工作，同時不受操作壓力驟然變化的影響。廣泛用于蒸汽加熱設備和凝結水回收系統及需要快速排除凝結水的工況，能自動、迅速、連續地排除凝結水，有效地阻止蒸汽泄漏，并獲得良好的加熱效果。

機械杠桿浮球式蒸汽疏水器參數

機械杠桿浮球式蒸汽疏水器結構

杠桿浮球式疏水閥采用兩種結構方式(本文參數圖樣及數據采用單閥座杠桿浮球式)，即：
- 單閥座杠桿浮球式蒸汽疏水閥：需要克服介質壓力對閥座的作用，閥座的孔徑不能很大，適用于小型設備、伴熱管線，蒸汽主管等排水小的場合。閥座孔設計在凝結水水位以下，自然形成水封，水、汽自然分離，達到無蒸汽泄漏，即便沒有凝結水采用球型密封的杠桿使得閥瓣緊貼閥座，達到無新鮮蒸汽的泄露。不受凝結水量波動和溫度的影響。
- 雙平衡閥座杠桿浮球式蒸汽疏水閥：該閥利用雙閥孔設計，介質的壓力對兩個閥座作用相等，方向相反，介質壓力對閥座作用相抵消，閥芯在開閥時壓力相對減少，從而獲得超大排量。工作時浮球隨閥腔內液體位的變化而上下浮動，帶動杠桿打開或關閉閥座。由于閥座孔在凝結水水位以下，形成水封，水、汽自然分離，達到無蒸汽泄漏。不受壓力、溫度、冷凝水流量波動的影響。

機械杠桿浮球式蒸汽疏水器原理

杠桿浮球式蒸汽疏水閥是利用浮力原理和杠桿原理，通過液位的變化使浮球上升或下降，浮球驅動著杠桿使得閥瓣離開或接觸閥座達到開啟排水和關閉阻汽的作用。采用自動排空氣閥，能自動排除不凝結氣體。浮球式疏水閥的優點是：起機時瞬間負荷排放量大，緊密關閉，防水錘和振動。

啟動階段,熱靜力排氣閥排出空氣	正常運行時,冷凝水從主閥排出	破蒸汽汽鎖裝置

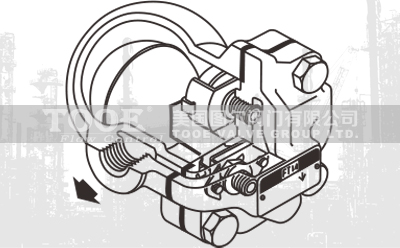

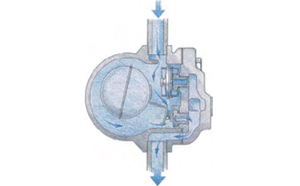

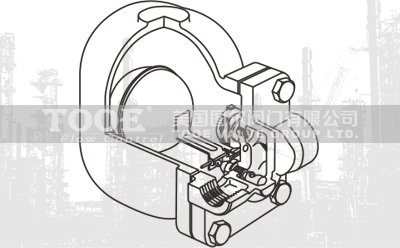

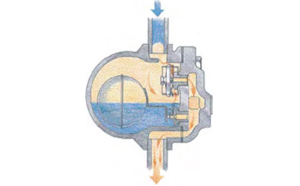

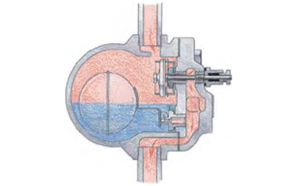

啟動時，圖1，熱靜力排空閥允許設備內的空氣不經過主閥排出，否則空氣無法逃逸(稱為氣阻)。當凝結水到達疏水閥時，圖2，浮球升高帶動連桿打開主閥，熱的冷凝水使排氣閥關閉，僅從主閥排放；當蒸汽到達時，浮球下降關閉主閥。主閥低于水面，蒸汽無泄露的可能。當用于虹吸管排放的滾筒或長排放管時，蒸汽汽鎖現象會導致凝結水無法到達疏水閥；這種情況應安裝破蒸汽汽鎖裝置，圖3，以排除積聚在疏水閥和虹吸管內的蒸汽，使冷凝水能夠持續排除。

機械杠桿浮球式蒸汽疏水器排量

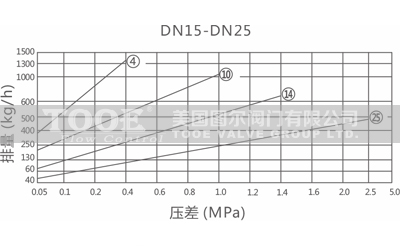

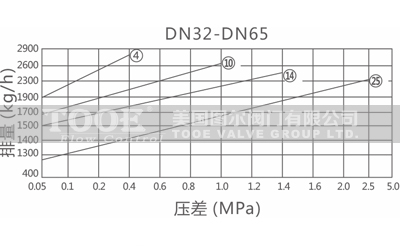

- 圖中曲線標注的編號(4、8、12等)代表相應工作壓差下的排量及閥座代號。
- 壓差是指疏水閥的入口端壓力與出口端壓力的壓力差，同一產品在不同壓差(橫軸)下，流量(縱軸)不同。

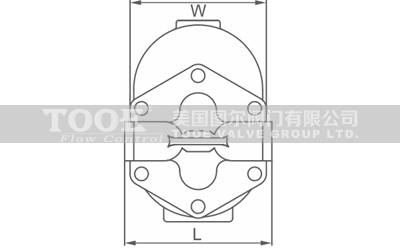

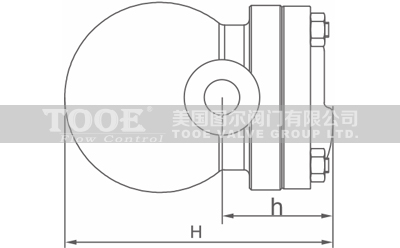

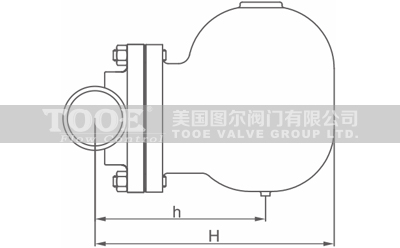

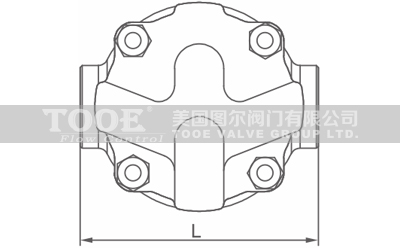

機械杠桿浮球式蒸汽疏水器尺寸

蒸汽疏水閥選擇指南

為了排除蒸汽系統內的冷凝水、空氣以及其它不凝性氣體，同時不泄漏蒸汽，使用蒸汽疏水閥是必不可少的。目前尚未有萬能的蒸汽疏水閥，用戶應根據不同的蒸汽的使用場合選擇不同型號的蒸汽疏水閥，圖爾閥門系列疏水閥產品可適應大多數用戶的需要。蒸汽疏水閥的安裝應能使蒸汽設備和系統實現良好運行，而疏水閥本身應盡可能減少保養。因此用汽設備的良好運行是首要的考慮因素。疏水閥選型條件：

不同工況下的選型排序不同，選擇疏水閥時應注意以下各點：
- 對于大的蒸汽空間或頻繁起動的情況，要求具有充分的排除空氣能力。
- 對于額定容量大的裝置，則要具迅速排放冷凝水的能力。
- 在需要利用冷凝水中的部分顯熱時，一定程度積水是必要的。
- 有些場合需連續排放冷凝水，另一些場合需間歇排放，同時排水溫度也很重要。
- 如果有水錘或腐蝕的可能，則要選用特殊結構和材料。

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口機械杠桿浮球式蒸汽疏水器"產品。
